Transparentní ESG / VSG sklo pro osovou vzdálenost mezi sloupky 800 - 1250 mm, tloušťka skla: 8,76 mm s fólií a výřezy pro bezpečnostní kolík svorky skla

Manuál pro vrchní kotvení:

Tento manuál nabízí několik jednoduchých rad, jak zaměřit a navrhnout skleněné zábradlí znašich produktů, a pak si svépomocí takové zábradlí vyrobit.

Instalace skleněného zábradlí může být skvělé řešení, jak co nejlépe využít prostor, který máte kdispozici. Takové zábradlí je pak možné použít na zabezpečení terasovitých ploch, a samozřejmě i jako balkonové nebo terasové zábradlí, které je pak úžasným doplňkem do domu nebo zahrady. Skleněná zábradlí nejenže můžou přidat další luxusní prvek do celkového vzhledu vašeho obydlí, ale taktéž napomáhají kzajištění vaší bezpečnosti. A kvalitní skleněné zábradlí navíc dodá vaší nemovitosti další přidanou hodnotu a udělá dojem na návštěvy a vaše hosty.

Pro realizaci projektu je nezbytné správné zaměření, objednání potřebného materiálu a pak samotné zhotovení.

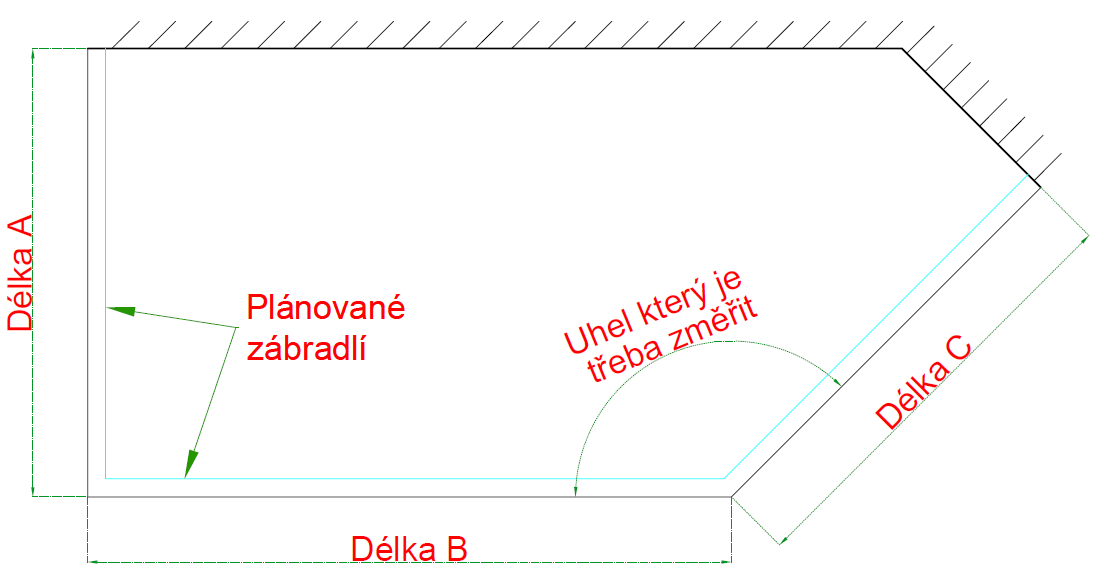

Pro zabezpečení optimální připravenosti bude nutné provést správné zaměření. K zaměření budete potřebovat tužkua papír, metr, vodováhu, úhloměr. Měření se provádí vmístech, kde se bude nacházet skleněné zábradlí (balkon, lodžie, terasa a pod.).Nakreslete si obvod oblasti, kde chcete zábradlí nainstalovat. Všímejte si všech případných překážek, jako jsou odtoky, okapy, parapety apod. a zaznamenejte si je do nákresu.  Vezměte metr, začněte od jednoho konce azměřte délku až po druhý konec/rohjedné strany. Změřte všechny po sobě jdoucí strany po celém obvodu. Zaznamenejte si všechna měření na příslušných místech vhotovém nákresu (délky A,B,Catd.). Do svého nákresu byste měli zaznamenat veškeré specifické úhly. Pokud není uvedeno jinak, budeme předpokládat, že rohy/změny směru jsou pod úhlem 90 stupňů, a že podklady jsou rovné.

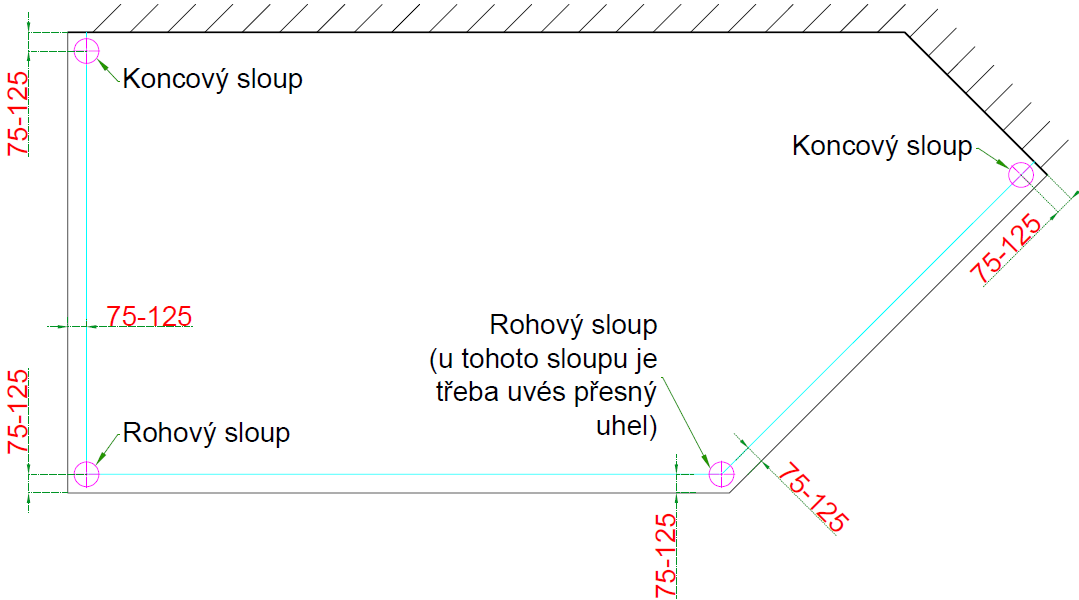

Na nákresu si jako první naznačíme místo(pozici), kde chceme umístit „koncové“ a „rohové“ sloupky. Osa sloupku by mělabýt ve vzdálenosti 75-125mm od všech hran řešené plochy (za hranu sepovažuje pevná konstrukce, do kteréje možné sloupek pevně ukotvit pomocí kotevního materiálu).

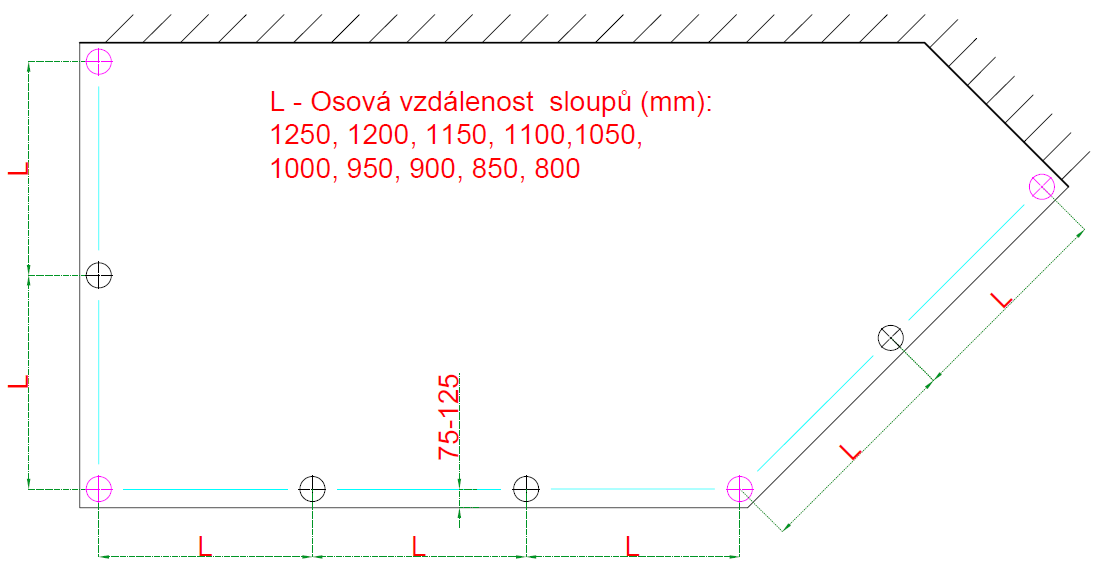

Mezi koncové arohové slupky rozmístíme průchozí sloupky a to tak, aby vzdálenost os jednotlivých sloupků byla co největší (avšak max. 1250mm). Čím budete mít větší vzdálenost, tím méně sloupků budete potřebovat a cena za materiál bude nižší. Ušetříte tak za celkovou realizaci. Osovou vzdálenost sloupků si zvolte podle rozměrů skel: L=1250mm,1200mm,1150mm,1100mm,1050mm,1000mm,950mm,900mm,850mm,800mm(kód SGT-ZAST-xxx).

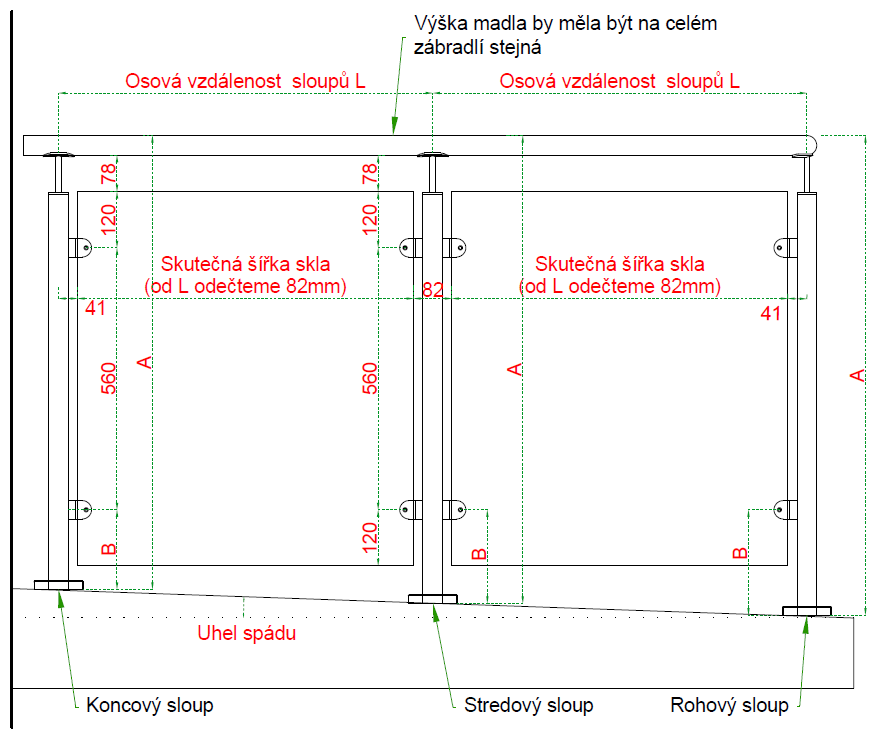

Standardní výška zábradlí je 1000 mm. V případě, že se jedná o balkon a nebo terasu, které mají vyspádovanou podlahu, je potřebné odměřit sklon podlahy.  Podle sklonu podlahy upravíme výšku sloupků. Výšková úroveň madla je fixní a sloupek se prodlužuje/zkracuje ve spodní části (rozměr B). U stěny je většinou sloupek nejkratší a vesměru spádu se sloupky prodlužují.

Na základě těchto údajů byste měli objednat všechny potřebné komponenty:

1.Sloupky: podle druhu materiálu a typu kotvení, uvést počet sloupků. U sloupků, které nemají standardní výšku A-1000mm uveďte požadovanou výškudo poznámky. U rohových sloupků, které nemají 90stupňový úhel uveďte požadovaný úhel.

2.Výplně–sklo: osová vzdálenost sloupků L je číslo označení skla(L-1250mm = kód: SGT-ZAST-1250).

3.Těsnící guma skla: na naše skla jsou vhodné gumyEG-100-8,76. Pokud máte jinou tloušťku skla, vyberete si znaší nabídky EG-100-x (6; 6,75; 8; 8,76; 10; 10,76). Těsnící guma je v párech a je určená pro jednu svorku skla (počet svorek skla= počet těsnicích gum).

4.Madlo –trubka 42,4 (EB1-TR42-6). Spočítejte si délku madla po celém obvodu. Zvolte délku a počet trubek podle potřeby.

5.Spojovací materiál madla: ukončení, příruby, kolena a spoje si vyberete znaší široké nabídky v e-shopu.

6.Spojovací materiál: k pevnému spojení sloupků a madla použijete šroubky (E1-2M6x12). Na vyvrtání závitu do madla použijte kombivrták (EVZ-BM6), který je součástí montážní sady, viz níže.

7.Pomocný materiál: montážní sada pro nerezové zábradlí(E-SET). Sada obsahuje lepidlo na spojení nerezových prvků, kombivrták, řezný a brusný kotouč na nerez, brusné rouno, ošetřovací přípravek ve spreji.

8.Kotvící materiál do podkladu: v nabídce máme různé druhy kotvícího materiálu, který je nutné správně zvolit podle typu kotvícího podkladu (závitová tyč + chemická kotva + matice, mechanické kotvy, vruty, samovrtné šrouby atd.)

Pokud potřebujete další vysvětlení, případně si nevíte rady, kontaktujte náš tým apomůžeme Vám s objednávkou.

---

Manuál pro boční kotvení:

 Tento manuál nabízí několik jednoduchých rad, jak zaměřit a navrhnout skleněné zábradlí znašich produktů, a pak si své pomocí takové zábradlí vyrobit.

Instalace skleněného zábradlí může být skvělé řešení, jak co nejlépe využít prostor, který máte kdispozici. Takové zábradlí je pak možné použít na zabezpečení terasovitých ploch, a samozřejmě i jako balkonové nebo terasové zábradlí, které je pak úžasným doplňkem do domu nebo zahrady. Skleněná zábradlí nejenže můžou přidat další luxusní prvek do celkového vzhledu vašeho obydlí, ale taktéž napomáhají k zajištění vaší bezpečnosti. A kvalitní skleněné zábradlí navíc dodá vaší nemovitosti další přidanou hodnotu a udělá dojem na návštěvy a vaše hosty.

Pro realizaci projektu je nezbytné správné zaměření, objednání potřebného materiálu a pak samotné zhotovení.

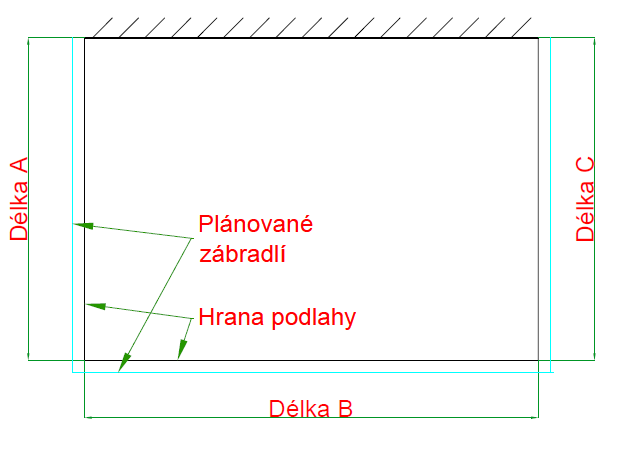

Pro zabezpečení optimální připravenosti bude nutné provést správné zaměření. K zaměření budete potřebovat tužku a papír,metr, vodováhu, úhloměr. Měření se provádí v místech, kde se bude nacházet skleněné zábradlí (balkon, lodžie, terasa a pod.). Nakreslete si obvod oblasti, kde chcete zábradlí nainstalovat. Všímejte si všech případných překážek, jako jsou odtoky, okapy, parapety apod. a zaznamenejte si je do nákresu.  Vezměte metr, začněte od jednoho konce a změřte délku až po druhý konec/rohjedné strany. Změřte všechny po sobě jdoucí strany po celém obvodu. Zaznamenejte si všechna měření na příslušných místech v hotovém nákresu (délky A,B,C atd.).

Do svého nákresu byste měli zaznamenat veškeré specifické úhly. Pokud není uvedeno jinak, budeme předpokládat, že rohy/změny směru jsou pod úhlem 90 stupňů,aže podklady jsou rovné.

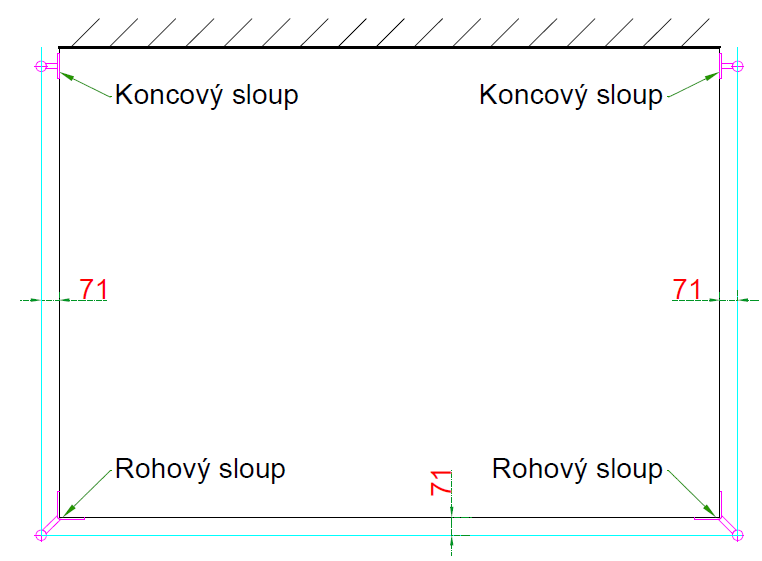

Na nákresu si jako první naznačíme místo (pozici), kde chceme umístit „koncové“ a „rohové“ sloupky. Osa sloupku by měla být ve vzdálenosti 71mm od všech hran řešené plochy (za hranu se považuje pevná konstrukce, do které je možné sloupek pevně ukotvit pomocí kotevního materiálu).

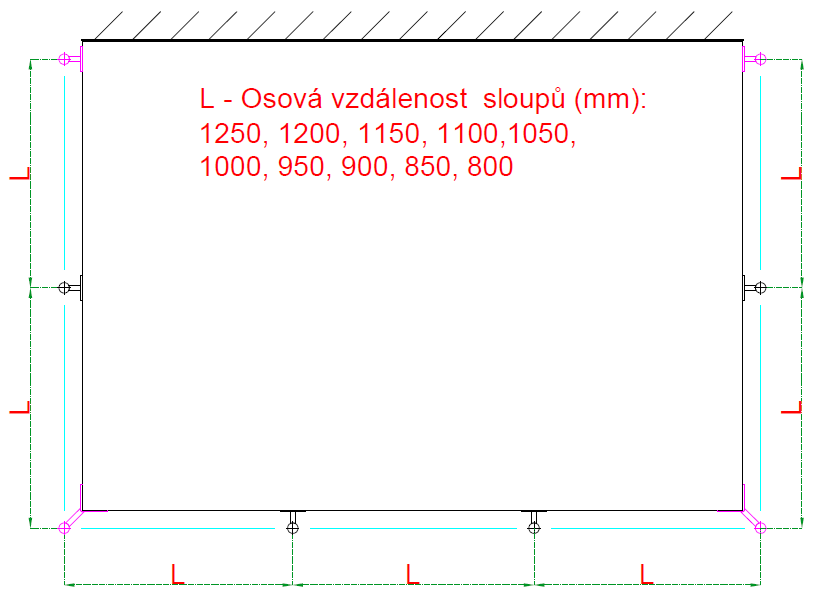

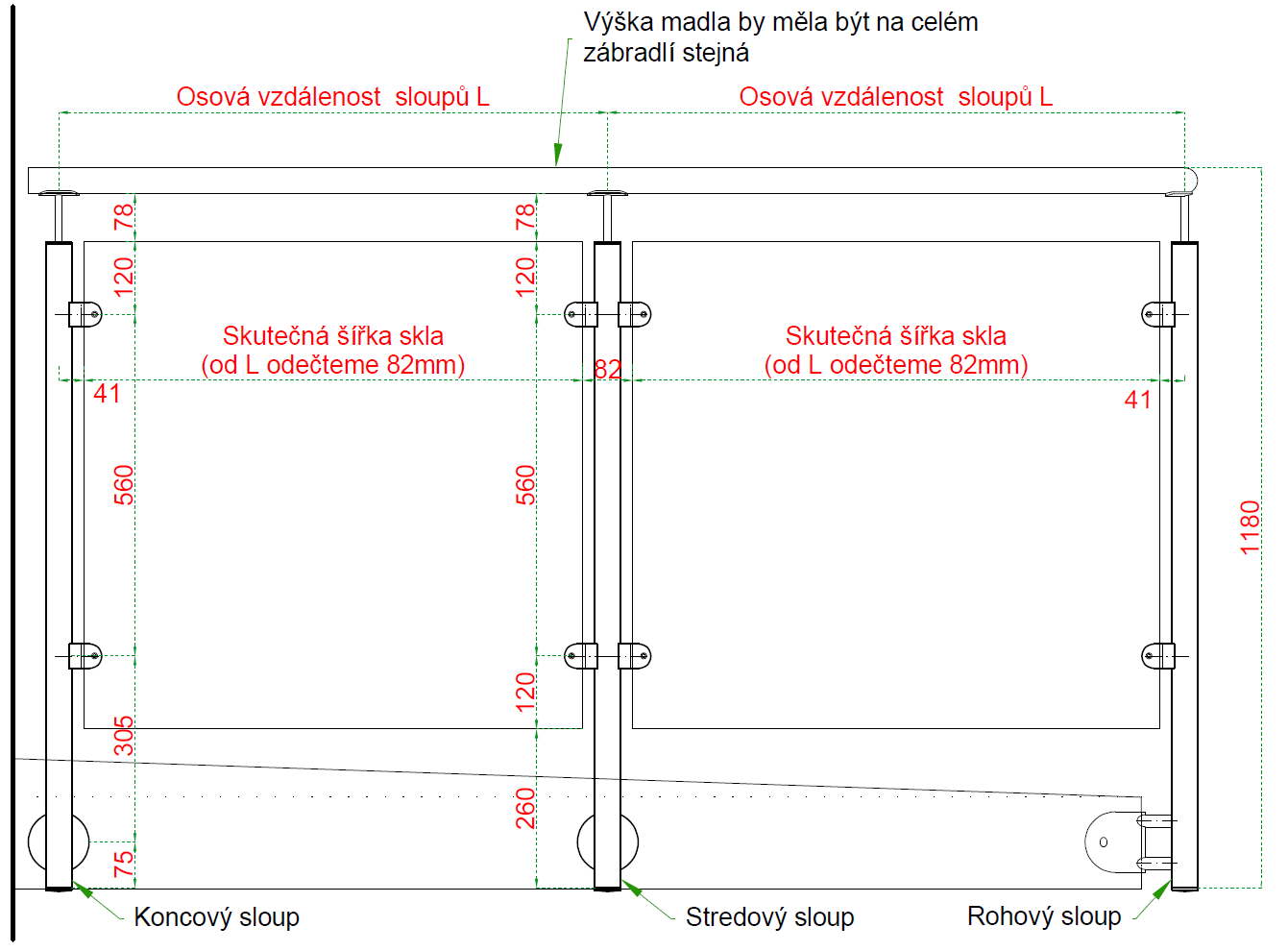

Mezi koncové a rohové slupky rozmístíme průchozí sloupky ato tak, aby vzdálenost os jednotlivých sloupků byla co největší (avšak max. 1250mm). Čím budete mít větší vzdálenost, tím méně sloupků budete potřebovat a cena za materiál bude nižší. Ušetříte tak za celkovou realizaci. Osovou vzdálenost sloupků si zvolte podle rozměrů skel: L=1250mm,1200mm,1150mm,1100mm,1050mm,1000mm,950mm,900mm,850mm,800mm(kód SGT-ZAST-xxx). Skutečná šířka skla je o 82mm menší (odečtená vzdálenost skla od osy sloupků).

Standardní výška zábradlí je 1000 mm.

Na základě těchto údajůbyste měli objednat všechny potřebné komponenty:

1.Sloupky: podle druhu materiálu a typu kotvení, uvést počet sloupků. U sloupků, které nemají standardní výšku A-1000mm uveďte požadovanou výšku do poznámky. U rohových sloupků, které nemají 90 stupňový úhel uveďte požadovaný úhel.

2.Výplně–sklo: osová vzdálenost sloupků L je číslo označení skla(L-1250mm = kód: SGT-ZAST-1250).

3.Těsnící guma skla: na naše skla jsou vhodnégumyEG-100-8,76. Pokud máte jinou tloušťku skla, vyberete si znaší nabídky EG-100-x (6; 6,75; 8; 8,76; 10; 10,76). Těsnící guma je v párech a je určená projednu svorku skla (počet svorek skla= počet těsnicích gum).

4.Madlo –trubka 42,4 (EB1-TR42-6). Spočítejte si délku madla po celém obvodu. Zvolte délku a počet trubek podle potřeby.

5.Spojovací materiál madla: ukončení, příruby, kolena a spoje si vyberete znaší široké nabídky v e-shopu.

6.Spojovací materiál: k pevnému spojení sloupků a madla použijete šroubky (E1-2M6x12). Na vyvrtání závitu do madla použijte kombivrták (EVZ-BM6), který je součástí montážní sady, viz níže.

7.Pomocný materiál: montážní sada pro nerezové zábradlí (E-SET). Sada obsahuje lepidlo na spojení nerezových prvků, kombivrták, řezný a brusný kotouč na nerez, brusné rouno, ošetřovací přípravek ve spreji.

8.Kotvící materiál do podkladu: v nabídce máme různé druhy kotvícího materiálu, který je nutné správně zvolit podle typu kotvícího podkladu (závitová tyč + chemická kotva + matice, mechanické kotvy, vruty, samovrtné šrouby atd.)

Pokud potřebujete další vysvětlení, případně si nevíte rady, kontaktujte náš tým a pomůžeme Vám s objednávkou.
